アイコム IC-T10用　PTTBOX

アイコムIC-T10用のPTTBOXです。移動運用時にハンドマイクだと片手が

塞がってしまうのと傍目に無線をやっているのが分かってしまうので、音質、

マイク性能の良いApple純正のスマホ用イヤホンマイクであるEarPodsを

使えるPTTBOXを製作してみました。

EarPodsの場合、IC-T10のマイクゲインを最大の4にする必要があります。

IC-S10でも同様だと思いますが、その他のマイクゲインが調整できないハン

ディ機ではマイクアンプを組み込む必要があるかもしれません。

イヤホンマイクはEarPods以外でも3.5φ4ピンのCTIA規格のものであれば

使えると思います。

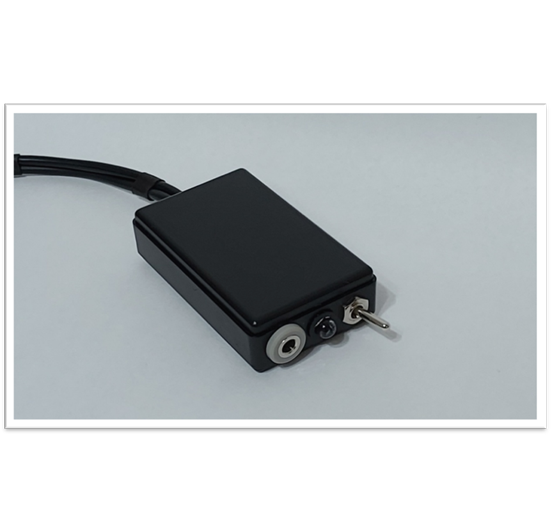

　BOXサイズは55×35×17ミリ、直射日光の中でも送信中が分かるように

高輝度LEDの送信インジケータをつけています。

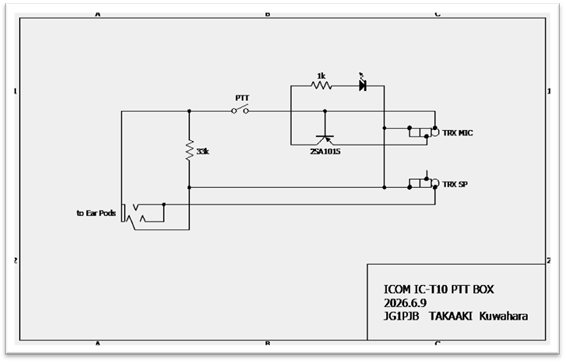

回路図です。ICOMハンディ機のスピーカーマイク回路にマイク端子から

出力されている電圧を利用したインジケータLED駆動回路を付加しただけ

です。
