PIC多機能キーヤー

マイクロ波帯などでのF2Aモールス用のキーヤーとしてエレキーに加え、メモ

リーキーヤー、PCキーヤーの機能てんこ盛りで製作してみました。

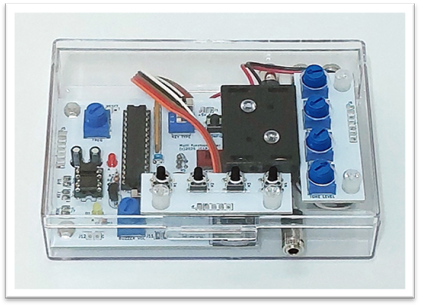

　　　　　　　　　　　　　　　写真はプロトタイプです

機能

・エレキー（スクイズ・エレバグ、IambicA/B切替可）、ストレートキーも使用可能

・メモリーキーヤー（64文字、4メッセージ）

・PCキーヤー（USBシリアル接続、ターミナルソフトより制御）

※各機能は送信排他で同時使用可能

※メモリーキーヤーはPCからも呼び出し可能

特徴

・機能はすべてPICによるソフトウェア制御

・F2A交信時に必要となるPTTディレイ、セミブレークイン時間を独立して

設定可能（A1Aフル／セミブレークインキーイングも可能）

・メモリーキーヤーを除くすべての設定はスイッチおよびボリュームで操作を

　 簡素化

・メモリーキーヤーはPCからのキーボード入力で設定

・F2Aトーン信号は周波数可変および、矩形波または疑似正弦波の選択が可能

・PTTおよびキーイングはフォトカプラにて絶縁

・単5乾電池2本（3V）にて動作可能、PC接続時はUSB経由で電源供給

組み立て説明書はこちらをご覧ください。
