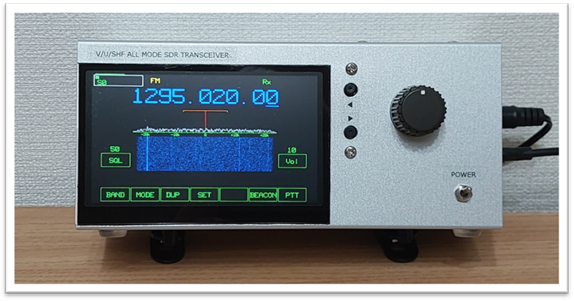

Langstone SDRトランシーバの製作 （その壱：コントロールユニット）
■コンセプト ・IC-905と同等サイズのコントロールユニット（スピーカー内蔵） ・コントロールユニットからのRFユニットへの電源供給、各種制御 ■キーパーツ ・Raspberry
Pi 4 Model B（2GB）・マイクロSDカード（16GB） ・4.3インチタッチパネル液晶モニタ（Waveshare製） ・マウスエミュレータ（Arduino Pro
Micro・ロータリーエンコーダ） ・オーディオアンプ（TPA2006使用 超小型D級アンプキット） ・ケーシング用各種コネクタ・ケーブル（オーディオ・USB・LAN） ・アルミケース（タカチMB8-7-18） ■製作のポイント ・ケーシング Raspberry PiのUSBコネクタはパソコンポート拡張用のケーブルを利 用して延長しました。 コントロールユニットからRFユニットへの電源供給、制御線コネクタ はLANコネクタ（RJ-45）を利用しました。 ・オーディオ周り オーディオアンプは差動入力のD級アンプとしています。当初LM380 アンプを使用しましたが配線経路の問題によるグラウンドループによると 思われる激しいノイズが発生してしまいました。 ■Langstoneインストール ■マウスエミュレータプログラム スケッチはこちら。ArduinoIDEでArduino Leonardボードを選択して 書き込んでください。ただし、左右ボタンの同時押下による周波数ロック はできません。（センターボタンを取り付ければ可能なはずです。） 今回、Langstoneの起動直後にArduinoがハングアップしてマウスが機 能しない現象にたびたび見舞われました。 詳細は分からないのですが、Arduino Pro Microのブートローダが電源投 入後シリアルデバイスとして8秒間スケッチの書き換え待ちをする仕様に なっていることが一因のようです。 試行錯誤の結果、Arduino内のEEPROMにフラグを立てて、電源投入の 約9秒後にプログラム内から再起動をかけることによりRaspberry Piに 再認識させるプログラムとすることで回避しています。 ちなみにEEPROMの書き換え寿命は10万回ですので、10万回電源オン オフを行うと故障の可能性があります。（誰もしないと思いますが。） ■その他 秋月TPA2006 D級アンプを使用する場合、Raspberry PiのGPIO端子 を用いてシャットダウン端子を制御することにより、Langstoneが起動 していないときにアンプの動作を停止することができます。Langstone ■コントロールユニット回路図 |
