1200MHz 1W MMICパワーアンプ 製作実験中のトランスバータ用にパワーアンプを製作しました。 ５Vのモバイルバッテリーで駆動可能、リニア動作で利得は18dB程度あります ので20mW程度の入力で約1Wの出力を得ることができます。 基板はローパスフィルタ込みで32×23ミリと小型です。

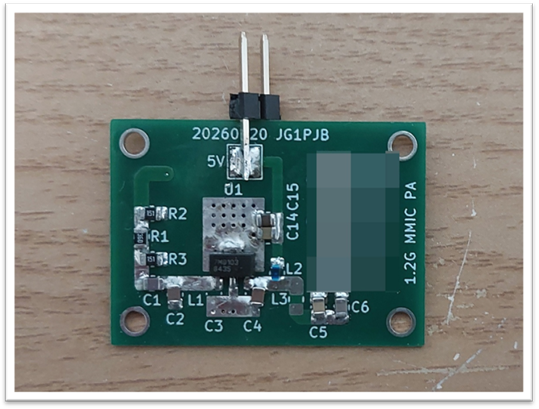

基板外観。MMIC一個のみのシンプルな回路です。 入力部には入力レベル調整用のアッテネータを設け、入出力は基板裏面 のI-PEXコネクタを介して行います。 画像のボカシ部分はローパスフィルタですがデッドコピーのため非公開 です。時間があれば基板パターンを修正してチップフィルタも実験して みたいと思います。
回路図はこちら。基板のパターンで入出力のマッチングを取っています ので参考程度にご覧ください。 |
